继电器是一种自动控制器件，广泛应用于工业自动化、汽车电子等领域。而盛泰小编本次主要分析的是汽车汽车中的车载继电器。它常用于控制汽车启动、预热、空调、灯光、雨刮、电动风扇、冷却风扇、电动门窗、安全气囊、以及汽车电子仪表和故障诊断等系统中。

汽车继电器由于其抗冲、抗振性和安全性要求比较高，因此对于继电器的产品特性与参数有着严格的规定。汽车中的电源多用12V，线圈电压大都设计为12V。处于对蓄电池供电稳定性等因素的考虑，车载继电器的工作环境要求相当苛刻：在发动机舱，环境温度范围要求为-40℃～125℃，其他位置环境温度范围为-40℃～85℃;在发动机舱里使用的继电器要能经受砂尘、水、盐、油的侵害；振动、冲击相当苛刻。下面小编以OMRON车载继电器为例进行详细的说明：

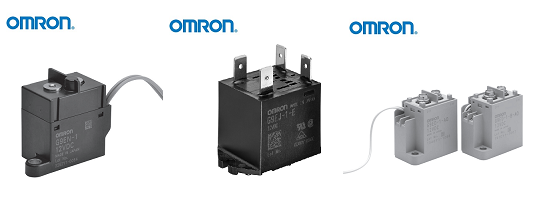

①车载继电器G9ED-1

●     高67.2mm×宽36mm×长73mm的小型继电器，可以开关DC400V 150A。（最大通电电流为300A）

●     开关部和驱动部是充气的密封结构，虽然体型小巧，却能切断高容量负载。另外，这种结构不需要电弧空间，即节省空间又确保安全。同时，接点不受使用环境的影响，提高了接触可靠性。

●    体积小、设计佳，使其在安装方向上没有限制。

●    附带2个主端子（接点）M6螺丝。

●    线圈端子形状为螺丝端子型的产品，附带2个M3.5螺丝。

②车载DC功率继电器（G9EN-1）

●    通过独特设计的接点块，实现了产品的小型轻量和主接点回路（接点端子）的无极性。配线和安装更为简便，并对配线错误采取了防故障措施。

●    同类产品中最小、最轻，仅50mm×28mm×40mm（H×W×L），约140g。与同类（DC400V 60A）的DC功率继电器相比，体积约为1/2，重量约为1/2。

③DC功率继电器G9EJ-1-E

●     配备采用高效磁回路的磁灭弧功能，实现了高容量断路。

●    采用独创的接点驱动方式，提高了耐浪涌性能，实现了预充电用途的长寿命化。

●    实现功耗的削减。

●    重量约50g的小巧轻盈型。

①接点极数:1极

②端子形状：接线片端子

③接点通电电容：高容量

④安装形状:上侧支架

⑤安全规格:取得UL、CSA、VDE标准认证的产品

欧姆龙车载DC功率继电器G9系列，能切断高电压的直流负载并实现高电流通电，希望了解欧姆龙车载继电器G9系列更多详情，请垂询河南盛泰。
